3d-printing

Å arbeide med 3D-printing

Ulike filtyper og -format

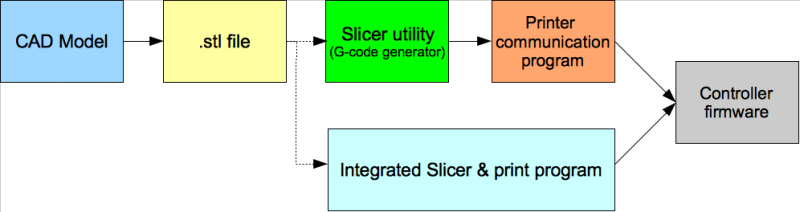

I 3D-printeverden finnes det veldig mange typer filformat og -typer. Flytskjemaet under forsøker å illustrere hvilke typer format som brukes i ulike stadier i prosessen.

Flytdiagram over 3D-printeprosessen

  1. Trinn 1 er å lage en data-modell (CAD-modell) av objektet man vil 3D-printe. Les mer om programvare til denne fasen her.
  2. Når man er ferdig med å modellere objektet må man lagre modellen i et filformat. Av og til lagrer man filen som en *.obj-fil, men det anbefales å benytte .stl-formatet i stedet da dette har mer utbredt støtte. Stl-filen vil inneholde matematiske ligninger og formler som beskriver hvordan modellen skal se ut. Det er også mulig å dele stl-filer med andre, og på tjenester som f.eks. thingiverse kan man laste ned filer som andre allerede har laget ferdig.
  3. Formatet/innholdet i .stl-filen er altfor avansert til at en 3D-printer kan bruke denne filen direkte. Derfor må stl-filen «tolkes» av en såkalt slicer, f.eks. Cura. Sliceren kan gjøre enkle tilpasninger (f.eks. rotasjon og skalering) av modellen, så dersom .stl-filen har gal målestokk eller rotasjon kan man altså endre dette i sliceren. For mer avanserte endringer i designet må man gå helt tilbake til trinn 1 for å endre. Hvordan figuren bør roteres for å lettest kunne printes er kunnskap som kommer med erfaring. Valgene man tar m.t.p. rotasjon og skalering av modellen vil bl.a. påvirke hvor lang tid det tar å printe ut objektet og hvor mye materialer som går med.
  4. Sliceren vil dele modellen i svært mange tynne skiver, og lage enkle «instrukser» (kommandoer) for hvordan hver skive kan printes. Disse instruksene er så enkle at 3D-printeren kan forstå dem, og man kan lagre disse instruksene ved å eksportere dem som g-kode.
  5. G-kodefilen må deretter overføres til 3D-printeren, enten via eg spesialskrevet program (i tegningen ovenfor kalt «printer communication program») eller via en USB-minnebrikke/SD-kort.
  6. Cura kan også sende g-kodefilen direkte til printeren via USB-kabel eller nettverk (som «integrated slicer & print program») slik at man slipper å bruke et eget program til dette.
  7. 3D-printerens firmware og hardware vil lese gcode-filen og utføre instruksene. Resultatet avhenger av kvaliteten på sliceren og de føringene brukeren har lagt for sliceren.
